渦街流量計工作原理及特點

渦街流量計是基于卡門渦街原理進行測量的一種具有國際先進水平的流量計，由于它具有其他流量計不可兼得的優點，自20世紀70年代以來得到了迅速發展，據有關資料顯示，現在日本、歐美等發達**使用渦街流量計的比例大幅度上升，已廣泛應用于各個領域，將在未來流量?jī)x表中占主導地位，是孔板流量計*理想的替代產品。

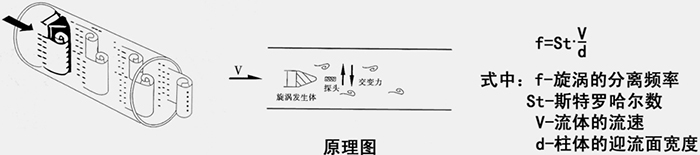

渦街流量計在測量管道中設置一個垂直的柱狀物，流體通過柱狀物兩側交替地產生有規則的旋渦，這種旋渦也被稱為卡門渦街。卡門渦街的釋放頻率與流體的流動速度及柱狀物的寬度有關，可用下式表達：

f=StV/d

式中f－卡門渦街的釋放頻率；Sr－傳感器系數（稱為斯特羅哈數）；v－流速；d－柱狀物的寬度

由此公式可見，在儀表系數Sr和柱狀物寬度d不變的情況下，卡門渦街的頻率與流體的流速成正比，因此，通過測量卡門渦街的釋放頻率就可計算出管道內流體的瞬時流量。系列渦街流量傳感器的旋渦釋放頻率是根據旋渦交替地作用于檢測傳感器上的應力，通過在它內部的壓電元件來檢測出的。



測量系統組成

對高壓風的流量測量系統由渦街流量計傳感器和智能流量積算儀組成。渦街傳感器主要是由傳感器（內有放大板）、連桿、漩渦發生器組件（內有三角柱、探頭）構成，可用于過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體的測量。在本測量系統中，渦街流量傳感器安裝在垂直管道上，它將與高壓風流量相對應的脈沖信號發送給智能流量積算儀。智能流量積算儀采用先進的單片機技術，可配合渦街流量傳感器或孔板流量傳感器進行流量測量，它具有全中文液晶顯示屏，可以顯示瞬時流量、瞬時熱量、累計流量、累計熱量、渦街頻率、介質壓力溫度、密度、時間和日期等多種信息，還具有小流量自動補償、停電流量補償、自動抄表等豐富的功能。接入溫度壓力信號還可以自動進行溫度壓力補償。它將來自流量傳感器的脈沖信號轉換為瞬時流量并進行累積用于就地顯示，并輸出一個與瞬時流量成正比的4~20mA的信號，以方便同DCS的連接。



使用中的注意事項

1.正確地安裝

正確安裝傳感器是確保測量精確可靠的*要前提，若在安裝地點和方式選擇上失誤輕者影響測量精度，重者會影響傳感器的使用壽命，甚至損壞傳感器。

①保證適當?shù)闹惫芏?/div>
