纜式投入式液位計安裝規范
點擊次數：3224 發布時間：2021-07-21 02:00:25
纜式投入式液位計是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。纜式投入式液位計的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。
纜式投入式液位計采用先進的隔離型擴散硅敏感元件制作而成，直接投入容器或水體中即可精確測量出水位計末端到水面的高度，并將水位值通過4–20mA電流或RS485信號對外輸出。
安裝規范

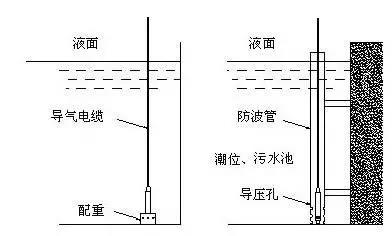

1、纜式投入式液位計（靜壓式水位計）通常投入直徑大于水位計直徑的的PVC管、鋼管，管道固定在水中，不同高度打若干小孔，以便水通暢進入管內。或者在底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對測量的影響。
2、測量靜態水位時，纜式投入式液位計要投到容器底部但不要接觸底部的泥沙或淤泥。
3、纜式投入式液位計（靜壓式水位計）不能在超高溫、超量程、強磁場環境嚴重影響液位計的精度和使用壽命。，纜式投入式液位計（靜壓式水位計）不能在以上環境使用。
4、嚴禁用硬物碰觸壓力傳感器膜片。
5、纜式投入式液位計安裝方向?yàn)榇怪保珼ATA-51系列水位計安裝位置應遠離出入口及振動源。
6、接線按照廠家提供的接線說明進行連接。
7、安裝過程中不能堵塞導氣管！
8、安裝中發現異常，立即關掉電源檢查，或與纜式投入式液位計廠家聯系，切記不能對纜式投入式液位計自行拆卸重裝。
